E3603 C-R-Meßbrücke

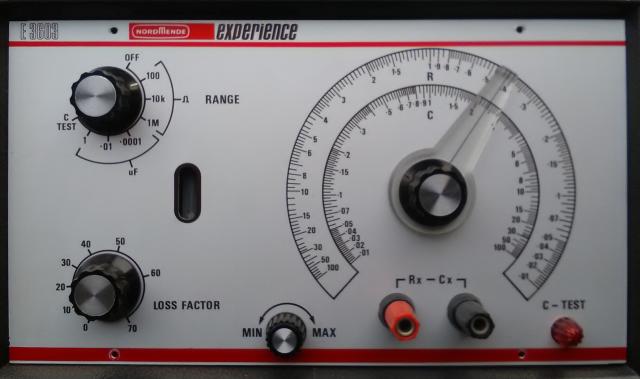

Bild "Nordmende Experience:E3603-640.jpg"

BeschreibungTechnische Daten
Die Meßbereiche dieser C-R-Meßbrücke erfassen
Kapazitäten von 1pF ... 100uF und Widerstände
von 1 Ohm ... 100 MOhm. Meßgenauigkeit für
niedrige und mittlere Werte +/- 2%,
für höhere Werte +/- 5%.

Im hohen Kapazitätsbereich (0,01uF ... 100 uF)
gestattet ein im Meßzweig wirksamer Regler
zusätzlich die Ermittlung von Leistungsfaktoren
zwischen 0 und 70%.

Die Anzeige erfolgt über einen Balance-Indikator;
der vorgeschaltete Empfindlichkeitsregler
garantiert die optimale Einstellung in den
einzelnen Meßbereichen.

Eine weitere Schalterstellung ermöglicht
Restrom-Messungen.

Batteriebetrieb 9V - Externspeisung über
Netzgerät möglich
Widerstandbereiche:
    1 Ohm ... 10 kOhm
    Skalen-Mittelwert 100 Ohm
    100 Ohm ... 1 MOhm
    Skalen-Mittelwert 1 MOhm
    10 kOhm ... 100 MOhm
    Skalen-Mittelwert 1 MOhm
    Meßgenauigkeit +/- 2% ... +/- 5%
Kapazitätsbereiche:
    1 pF ... 0,01 uF
    Skalen-Mittelwert 100 pF
    100 pF ... 1 uF
    Skalen-Mittelwert 0,01 uF
    0,01 uF ... 100 uF
    Skalen-Mittelwert 1 uF
    Meßgenauigkeit +/- 2% ...  +/- 5%
Betriebsspannung:
    Meßbatterie 9V - oder extern über
    Netzgerät;
    Strombelastung ca. 20 mA
Abmessungen:
    B 240 H 140 T 100 mm
Sonstiges:
    Standard-Zubehör ohne Batterie
