Das Schulzophon

... heisst so, weil es phont, wenn es auf einen Kurzschulz, kurz: Schulz, trifft.
Ein anderer Name für dieses kleine Prüfgerät wäre - weniger phantasiereich - akustischer Durchgangsprüfer.

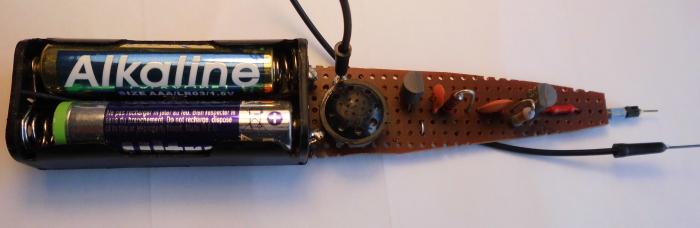

Bild "Bastelpraxis:schulzophon.JPG"

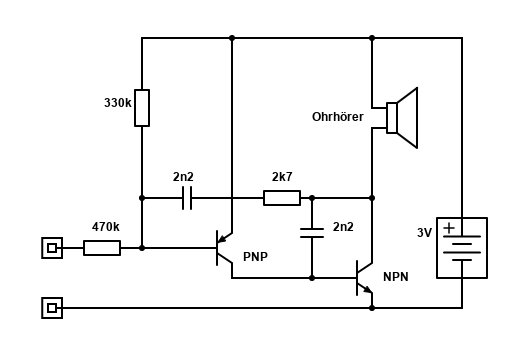

Bild "Bastelpraxis:Schulzophon.png"
Vorteile gegenüber dem Widerstandsmessbereich vom Multimeter sind:
  • man muss keine Anzeige beobachten und gleichzeitig die beiden Prüfspitzen im Auge haben
  • die Messpannnung an den Prüfspizen ist so gering, dass man auch gefahrlos im Schaltungen mit Microcontrollern auf Verdrahtungs-Fehlersuche gehen kann
  • Ein- und Ausschalten erübrigt sich, weil der Ruhestrom bei wenigen uA liegt.
  • Die Bauteilwerte sind relativ unkritisch: nimm was Du hast
20.10.21
