Leuchtbogen
Der Leuchtbogen ist ein nettes kleines Bastelprojekt, das im DARC OV H33, Salzgitter-Lebenstedt, gerne für absolute Lötanfänger, besonders bei Stadtfesten etc. eingesetzt wird.
Es kommen nur sehr wenige und preiswerte Bauteile zum Einsatz: zwei Farbwechsel-LEDs, ein Kondensator 22nF, ein Widerstand 470 Ohm und ein FET-Transistor 2N7000.
Dazu eine 9V-Blockbatterie mit Anschluss-Clips und drei Heftzwecken als Sensoren zum Ein-und Aussschalten. Die "Mechanik" besteht aus einem kurzen Stück Kabelkanal mit zwei Bohrungen und einem Stück durchsichtigen Kunststoffschlauch. Für öffentliche Projekte, wo es schnell gehen soll, ist es sinnvoll, die letzten beiden Teile schon vorbereitet zu haben. In der Bastelgruppe im OV-Heim kann das jedoch von den Kindern und Jugendlichen unter Anleitung durchgeführt werden.

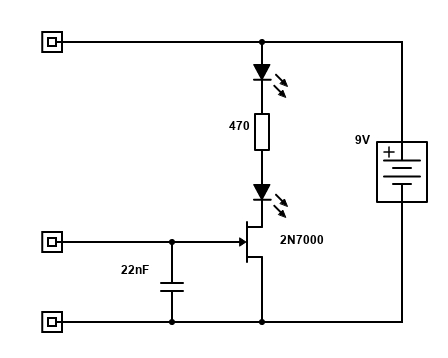

Die Schaltung ist einfach:
Es kommen nur sehr wenige und preiswerte Bauteile zum Einsatz: zwei Farbwechsel-LEDs, ein Kondensator 22nF, ein Widerstand 470 Ohm und ein FET-Transistor 2N7000.
Dazu eine 9V-Blockbatterie mit Anschluss-Clips und drei Heftzwecken als Sensoren zum Ein-und Aussschalten. Die "Mechanik" besteht aus einem kurzen Stück Kabelkanal mit zwei Bohrungen und einem Stück durchsichtigen Kunststoffschlauch. Für öffentliche Projekte, wo es schnell gehen soll, ist es sinnvoll, die letzten beiden Teile schon vorbereitet zu haben. In der Bastelgruppe im OV-Heim kann das jedoch von den Kindern und Jugendlichen unter Anleitung durchgeführt werden.
Die Schaltung ist einfach:
- Der Leuchtbogen wird eingeschaltet, indem die obere und die mittlere Heftzwecke mit zwei Fingern berührt werden. Über den Hautwiderstand fliesst dann ein wirklich minimaler Strom, der den Kondensator auflädt.
- Dadurch schaltet der FET durch und die beiden in Reihe geschalteten Farbwechsel-LEDs leuchten.
- Der Widerstand begrenzt den Strom durch die LEDs.
- Werden die mittlere und die untere Heftzwecke mit zwei Fingern berührt, reicht der Hautwiderstand aus, um den Kondensator zu entladen. Der FET kann nicht mehr durchschalten: die LEDs verlöschen.
- Kleine Experimente:
- mehrere Menschen - wieviele? - können sich an den Händen fassen und die/der Erste und Letzte in der Schlange können gemeinsam ein- oder ausschalten.
- Wie lange dauert es, bis die LEDs ohne Berührung der mittleren und unteren Heftzwecke von selbst aus geht?
- Geht es schneller, wenn man diese beiden Zwecken ohne Berührung anhaucht?
18.09.2021
